日前，從電力工業電氣設備質量檢驗測試中心獲悉，大連北方避雷器有限公司（簡稱避雷器公司）設計開發的10kV屏蔽型后接金屬氧化物避雷器（以下簡稱10kV后接型避雷器）和35kV屏蔽型可觸摸金屬外殼避雷器（以下簡稱35kV可觸摸型避雷器）一次性通過定型試驗并取得型式試驗報告。
此二種產品電氣參數及性能指標均達到國家標準要求，在滿足避雷器基本特性要求的前提下，充分結合我公司現有技術水平及設備配置，最大化利用公司現有條件，對產品的外形、結構、工藝及安裝方式等方面進行重新設計，為一些特定設備的使用提供可靠的安全保障及便捷的操作空間。
10kV后接型避雷器主要用于電纜終端分支箱及帶歐式標準套管的設備柜體上，該避雷器由后插頭、高壓端子連接器、芯體、接地端子、絕緣套、后堵塞、后堵蓋構成，安裝時高壓端與電纜終端套接，接地端子通過線排接地，一方面，解決了電纜終端柜安裝避雷器成本高昂的問題；另一方面，避雷器結構緊湊、保護性能優異，體積小、安裝簡單快捷；同時，避雷器高壓端子連接器設置前后插頭，可根據需要，串接并聯于電纜終端，增強保護性能，提高可靠性。
35kV可觸摸型避雷器主要用于CGIS全封閉組合電器上，該避雷器由膨脹式高壓觸動端子、高壓錐形插頭、安裝法蘭、芯體、防爆機構、接地端子、高壓隔離屏蔽層，金屬外殼構成，安裝時避雷器高壓觸動端子插入設備預留錐孔內，緊固安裝螺栓，接地端子通過線排接地，外殼接地螺栓與變壓器外殼相連，一方面，解決了CGIS全封閉組合電器空間有限，無法加裝避雷器的弊端，另一方面，避雷器采用高梯度電阻片制芯，產品小巧，占用空間少；外殼采用金屬材料制作，強度高、可觸摸，安全可靠；同時，避雷器低壓端設置防爆機構，出現短路故障時，可按預定方向釋放壓力，保護其它設備不受損壞。
此次10kV、35kV產品順利通過定型試驗，填補了避雷器公司在電纜終端及組合電氣領域的空白，對企業實現產品多樣化、提升企業市場競爭力、品牌影響力、增強企業活力，保持穩健發展都起到了積極的推進作用。

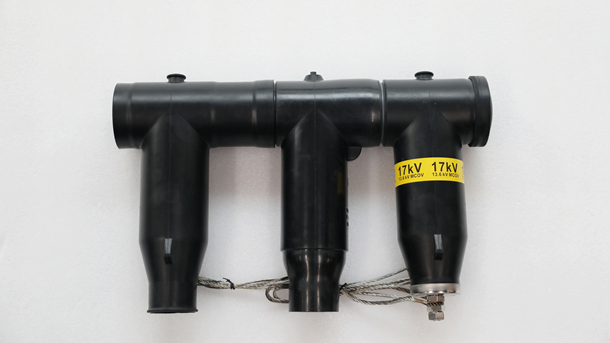

避雷器公司設計開發的10kV后接型避雷器產品圖。

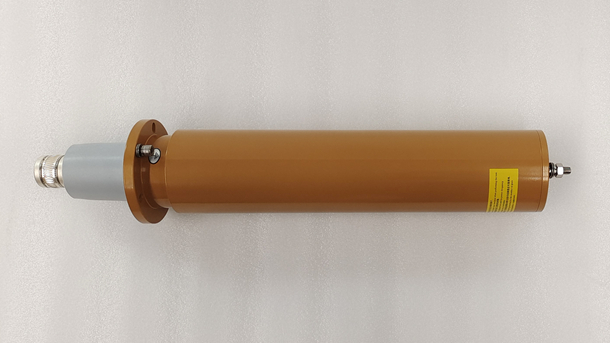

避雷器公司設計開發的35kV可觸摸型避雷器產品圖。
